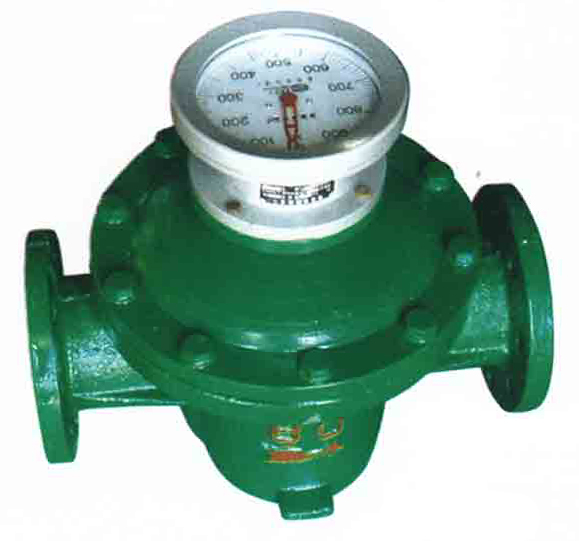

LC-80系列椭圆齿轮流量计

主要产品系列如下：LC系列椭圆齿轮流量计是容积式流量计中的主要类型，用于计量在一定压力下封闭管道中满管流的流体流量。它具有精确度高、可靠性好、寿命长、量程范围大、压力损失小、粘度适应

产品介绍

　LC系列椭圆齿轮流量计是容积式流量计中的主要类型，用于计量在一定压力下封闭管道中满管流的流体流量。它具有精确度高、可靠性好、寿命长、量程范围大、压力损失小、粘度适应强等优点，测量基本上不受温度、压力变化的影响，且安装方便。主要用于测量石油制品的累积流量，也可用于其他化工溶液（腐蚀性介质除外）的计量。该流量计系直读累积式流体流量计，是由装有一对椭圆齿轮转自的计量室、密封联轴器（小口径流量计采用灵敏度高的磁性联轴器）和技术机构组成。

基本误差限（%）		±0.5
公称压力（MPa）		1.6
工作温度（℃）		-30-＋160
液体粘度（mPa﹒s）		0.6-200
型号	公称通径（mm）	流量范围（m²/ h）
		石油产品粘度（mPa﹒s）			化学液体粘度（m²/ h）
		0.6-2	2-8	8-200	0.6-200
LC-10	10	0.15-0.4	0.08-0.4	0.04-0.4	0.1-0.4
LC-15	15	0.38-1.5	0.25-1.5	0.15-1.5	0.3-1.5
LC-20	20	0.75-3	0.4-3	0.3-3	0.6-3
LC-25	25	1.5-6	0.8-6	0.6-6	1.2-6
LC-40	40	3-15	2-15	1.5-15	2.4-12
LC-50	50	4.8-24	3.2-24	2.4-24	3.8-19
LC-80	80	12-60	8-60	6-60	10-50
LC-100	100	20-100	13-100	10-100	16-80

LC系列椭圆齿轮流量计外形尺寸表（铸铁、不锈钢）
单位：mm

型号	公称通径Dg	总长L	总宽H	总高B	中心高A	法兰D	法兰孔D1	螺栓孔n-φ
LC-15	15	180	124	205	158	95	65	4-φ14
LC-20	20	180	124	225	168	105	75	4-φ14
LC-25	25	245	184	240	171	115	85	4-φ14
LC-40	40	250	184	270	187	145	110	4-φ18
LC-50	50	340	255	305	210	160	125	4-φ18
LC-80	80	420	310	390	260	195	160	8-φ18
LC-100	100	440	330	440	280	215	180	8-φ18

LC系列椭圆齿轮流量计尺寸表(铸钢)
单位：mm

型号	公称通径Dg	总长L	总宽H	总高B	中心高A	法兰D	法兰孔D1	螺栓孔n-φ
LC-15	15	200	138	220	160	105	75	4-φ14
LC-20	20	250	164	232	180	125	90	4-φ18
LC-25	25	300	202	252	185	135	100	4-φ18
LC-40	40	300	202	293	208	165	125	4-φ23
LC-50	50	384	262	394	312	175	135	4-φ23
LC-80	80	450	337	452	332	210	170	8-φ23
LC-100	100	555	442	478	370	250	200	8-φ25

注：铸钢流量计用于高压（6。4MPa、低腐蚀介质的计量
