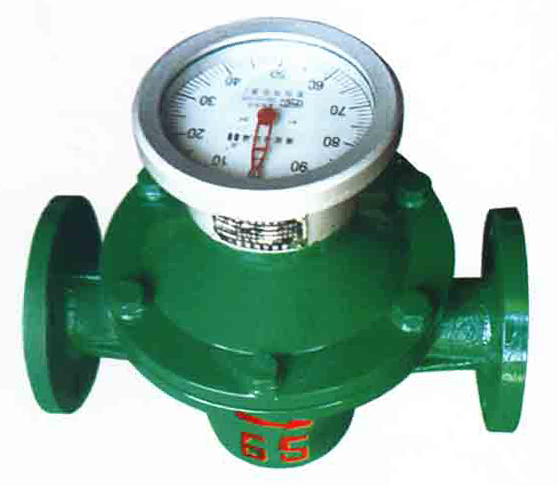

LC-65系列椭圆齿轮流量计

主要产品系列如下:LC系列椭圆齿轮流量计是容积式流量计中的主要类型,用于计量在一定压力下封闭管道中满管流的流体流量。它具有精确度高、可靠性好、寿命长、量程范围大、压力损失小、粘度适应
产品介绍

 LC系列椭圆齿轮流量计是容积式流量计中的主要类型,用于计量在一定压力下封闭管道中满管流的流体流量。它具有精确度高、可靠性好、寿命长、量程范围大、压力损失小、粘度适应强等优点,测量基本上不受温度、压力变化的影响,且安装方便。主要用于测量石油制品的累积流量,也可用于其他化工溶液(腐蚀性介质除外)的计量。该流量计系直读累积式流体流量计,是由装有一对椭圆齿轮转自的计量室、密封联轴器(小口径流量计采用灵敏度高的磁性联轴器)和技术机构组成。

基本误差限(%) ±0.5
公称压力(MPa) 1.6
工作温度(℃) -30-+160
液体粘度(mPa﹒s) 0.6-200

型  号


公称通径(mm)

流量范围(m2/ h)
石油产品粘度(mPa﹒s) 化学液体粘度(m2/ h)
0.6-2 2-8 8-200 0.6-200
LC-10 10 0.15-0.4 0.08-0.4 0.04-0.4 0.1-0.4
LC-15 15 0.38-1.5 0.25-1.5 0.15-1.5 0.3-1.5
LC-20 20 0.75-3 0.4-3 0.3-3 0.6-3
LC-25 25 1.5-6 0.8-6 0.6-6 1.2-6
LC-40 40 3-15 2-15 1.5-15 2.4-12
LC-50 50 4.8-24 3.2-24 2.4-24 3.8-19
LC-80 80 12-60 8-60 6-60 10-50
LC-100 100 20-100 13-100 10-100 16-80
LC系列椭圆齿轮流量计外形尺寸表(铸铁、不锈钢)
单位:mm

型 号

公称通径Dg

总长L

总宽H

总高B

中心高A

法兰D

法兰孔D1

螺栓孔n-φ

LC-15

15

180

124

205

158

95

65

4-φ14

LC-20

20

180

124

225

168

105

75

4-φ14

LC-25

25

245

184

240

171

115

85

4-φ14

LC-40

40

250

184

270

187

145

110

4-φ18

LC-50

50

340

255

305

210

160

125

4-φ18

LC-80

80

420

310

390

260

195

160

8-φ18

LC-100

100

440

330

440

280

215

180

8-φ18


LC系列椭圆齿轮流量计尺寸表(铸钢)
单位:mm

型 号

公称通径Dg

总长L

总宽H

总高B

中心高A

法兰D

法兰孔D1

螺栓孔n-φ

LC-15

15

200

138

220

160

105

75

4-φ14

LC-20

20

250

164

232

180

125

90

4-φ18

LC-25

25

300

202

252

185

135

100

4-φ18

LC-40

40

300

202

293

208

165

125

4-φ23

LC-50

50

384

262

394

312

175

135

4-φ23

LC-80

80

450

337

452

332

210

170

8-φ23

LC-100

100

555

442

478

370

250

200

8-φ25


注:铸钢流量计用于高压(6。4MPa、低腐蚀介质的计量
