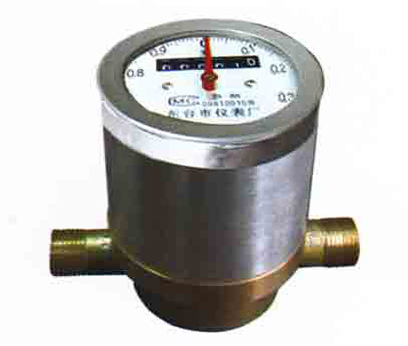

LC-10系列椭圆齿轮流量计
- 产品介绍
|
基本误差限（%）
|
±0.5
|
||||
|
公称压力（MPa）
|
1.6
|
||||
|
工作温度（℃）
|
-30-＋160
|
||||
|
液体粘度（mPa﹒s）
|
0.6-200
|
||||
|
型 号
|
公称通径（mm）
|
流量范围（m2/ h）
|
|||
|
石油产品粘度（mPa﹒s）
|
化学液体粘度（m2/ h）
|
||||
|
0.6-2
|
2-8
|
8-200
|
0.6-200
|
||
|
LC-10
|
10
|
0.15-0.4
|
0.08-0.4
|
0.04-0.4
|
0.1-0.4
|
|
LC-15
|
15
|
0.38-1.5
|
0.25-1.5
|
0.15-1.5
|
0.3-1.5
|
|
LC-20
|
20
|
0.75-3
|
0.4-3
|
0.3-3
|
0.6-3
|
|
LC-25
|
25
|
1.5-6
|
0.8-6
|
0.6-6
|
1.2-6
|
|
LC-40
|
40
|
3-15
|
2-15
|
1.5-15
|
2.4-12
|
|
LC-50
|
50
|
4.8-24
|
3.2-24
|
2.4-24
|
3.8-19
|
|
LC-80
|
80
|
12-60
|
8-60
|
6-60
|
10-50
|
|
LC-100
|
100
|
20-100
|
13-100
|
10-100
|
16-80
|
单位：mm
|
型 号 |
公称通径Dg |
总长L |
总宽H |
总高B |
中心高A |
法兰D |
法兰孔D1 |
螺栓孔n-φ |
|
LC-15 |
15 |
180 |
124 |
205 |
158 |
95 |
65 |
4-φ14 |
|
LC-20 |
20 |
180 |
124 |
225 |
168 |
105 |
75 |
4-φ14 |
|
LC-25 |
25 |
245 |
184 |
240 |
171 |
115 |
85 |
4-φ14 |
|
LC-40 |
40 |
250 |
184 |
270 |
187 |
145 |
110 |
4-φ18 |
|
LC-50 |
50 |
340 |
255 |
305 |
210 |
160 |
125 |
4-φ18 |
|
LC-80 |
80 |
420 |
310 |
390 |
260 |
195 |
160 |
8-φ18 |
|
LC-100 |
100 |
440 |
330 |
440 |
280 |
215 |
180 |
8-φ18 |
LC系列椭圆齿轮流量计尺寸表(铸钢)
单位：mm
|
型 号 |
公称通径Dg |
总长L |
总宽H |
总高B |
中心高A |
法兰D |
法兰孔D1 |
螺栓孔n-φ |
|
LC-15 |
15 |
200 |
138 |
220 |
160 |
105 |
75 |
4-φ14 |
|
LC-20 |
20 |
250 |
164 |
232 |
180 |
125 |
90 |
4-φ18 |
|
LC-25 |
25 |
300 |
202 |
252 |
185 |
135 |
100 |
4-φ18 |
|
LC-40 |
40 |
300 |
202 |
293 |
208 |
165 |
125 |
4-φ23 |
|
LC-50 |
50 |
384 |
262 |
394 |
312 |
175 |
135 |
4-φ23 |
|
LC-80 |
80 |
450 |
337 |
452 |
332 |
210 |
170 |
8-φ23 |
|
LC-100 |
100 |
555 |
442 |
478 |
370 |
250 |
200 |
8-φ25 |
注：铸钢流量计用于高压（6。4MPa、低腐蚀介质的计量
