椭圆齿轮流量计怎么读数
浏览: 发布日期:2021-07-27 10:51

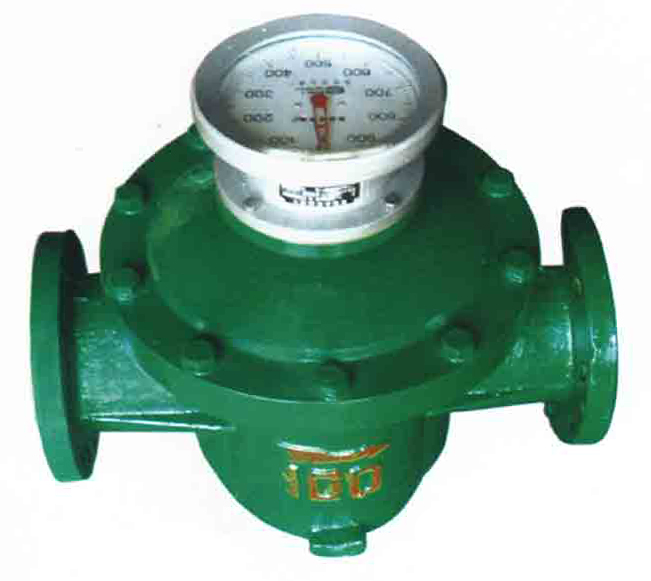

  椭圆齿轮流量计是用来测量液体流量的精密仪表。系直读累积式仪表,是计量流经管道内液体流量总和,椭圆齿轮流量计可选用机械显示表头和电子显示表头两种计数机构,显示表头具有显示累积流量、瞬时流量及回零功能,可实现现场显示和远传控制。

  齿轮流量计中的误差计算方法

  一般来说,在规定的(或实际使用的)流量范围内,其大与小流量检定点的基本误差范围不大于规定精度的基本误差限,均可通过误差调整使其流量计基本误差合格。

  已使用过的流量计,一般先用原有的调节齿轮进行误差检定,然后根据具体的误差情况再进行误差调整。

  流量计的基本误差,由各检定流量点的各次测得值分别按下式计算:(容积法)

  E=(Vm—V)/ V×100%

  E——流量计误差(一般指累积误差)取二位有效数字。

  Vm——流量计测得值(即示值)

  V——经修正后,流量标准装置测得值(即实际值)

  由基本误差计算公式,当

  Vm>V时,流量计基本误差为“+”值,表示流量计走快了。

  Vm

  为了使流量计误差在基本误差限之内,往往需要进行误差调整。即通过更换装在计数器内的一对调节齿轮(调整牙)来改变机械传动速比,从而使流量计的示值得以调整。

  误差调整不能改变流量计的流量特性,仅使其特性曲线人为地处于新的坐标系中。

  椭圆齿轮流量计误差调整方法

  1.设计时的标准双层齿轮是38/35,在检验时若发现流量计走快了,即出现(+)误差,如+1.02~+0.3时,应将双层齿轮38/35调换成41/38,这时误差曲线原点便由38/35齿轮对应的零位,上移到41/38齿轮对应得+0.63的位置(参看表),这样误差曲线便处于新的坐标系中,而流量计的误差被调整在+0.39~-0.33的范围内,便达到合格要求。

  2、流量计在使用中,由于工作条件不同和变化,误差往往会变化,可能超差,只要误差范围不超过1%,一般均可调到合格,例如仪表误差下降至-0.7~+0.2,而需要调换双层齿轮时,首先应看双层齿轮是多少齿的,若是41/38齿轮时,则应将该齿轮相对应的误差+0.63作为零位(即坐标原点),这时应将41/38齿轮调换成40/37双层齿轮,这时误差曲线原点便由41/38齿轮对应的零位,下移到40/37齿轮+0.43的位置,这样误差曲线便处于新的坐标系中。

  椭圆齿轮流量计,装有现场指针显示、字轮累计计数装置,可以直接显示流经管道内的液体累积流量。特别适用于成品油品介质的计量。广泛用于石油、化工、化纤、交通、商业、食品、医药卫生等工业部门的无腐蚀介质的流量计量。

  感谢您的阅读,以上便是东台市仪表厂为大家分享的有关流量计的内容,本厂始终坚持“质量第一、用户至上”的方针,多次荣获市人民政府授予的“质量信得过单位”称号,产品质量及服务跟踪受到广大的用户好评。真诚期待国内外客商与我们合作、交流,互惠互利,共同发展!
